采煤机液压螺母，采煤机上紧固用液压螺母简介
一、 概述
液压螺母或螺栓是一种新型紧固件。普通螺母的锁紧是靠转动扳手产生扭矩来锁紧的，因此90%以上的力量浪费在克服摩擦力上，而作用在螺栓上的预紧力很小，特别对于大直径高强度螺栓，在受人力工具和场地等因素的影响时，预紧力根本在锁紧达不到设计要求，容易造成螺母的松动。液压螺母的锁紧与普通螺母不同，液压螺母在锁紧工程中，是靠液压力直接作用于螺母而产生超高压预紧力，即使在振动工况条件下，部件连接也不会松动。
液压螺母特别适合在煤矿井下狭窄空间，对采煤机、倔进机等煤矿设备进行部件连接紧固，也可用与冶金、化工及工程机械上。
二、工作原理
液压螺母是靠高预紧力对连接螺栓进行拔长后的锁紧，因此必须使用10.9级及以上的高强度螺栓。
液压螺母的安装方式及加压示意图（见图1）。超高压液压加载借助于超高压手动泵，通过超高压手动泵超高压软管对液压螺母缸体注入高压油，使螺栓伸长，背帽与油缸之间产生一个间隙（图2-2），转动背帽使其紧靠缸体（图2-3），然后拧紧背帽，即去液压力。由于螺栓不能回缩，因此可非常省力地对联接螺栓施加相当高的预紧力。
三、液压螺母的操作系统
液压螺母的操作系统主要由超高压手动油泵、高压软管总成（包括快速接头）及液压螺母和高强度螺柱等四部份组成，如图3.

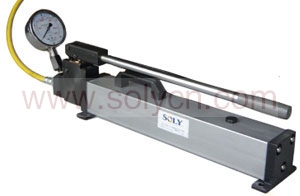

1.超高压手动泵
超高压手动泵是提供液压螺母高压油的动力设备，主要由柱塞泵、储油箱、超高压压力表、高压卸载阀、油过滤器等组成。
2.高压软管总成
它是由超高压软管、过滤接头、快速接头组成。
3.液压螺母与超高压软管连接
液压螺母与超高压软管连接是通过快速接头，实现快速连接，达到操作和搬运方便。
四、技术参数
|
型 号
|
外形尺寸
（直径×高度） |
行 程
（㎜） |
|
SLCM-M24×2 |
Φ62×50 |
5 |
|
SLCM-M27×2 |
Φ68×50 |
5.5 |
|
SLCM-M30×3.5 |
Φ68×50 |
5.5 |
|
SLCM-M30×3.5（反装） |
Φ68×50 |
5.5 |
|
SLCM-M30×2 |
Φ68×50 |
5.5 |
|
SLCM-M36×3 |
Φ82.5×64.5 |
14 |
|
SLCM-M36×3（反装） |
Φ82.5×64.5 |
14 |
|
SLCM-M36×4 |
Φ82.5×64.5 |
14 |
|
SLCM-M42×3 |
Φ84×61 |
10 |
|
SLCM-M48×3 |
Φ106×67.5 |
14 |
|
SLCM-M52×3 |
Φ106×67.5 |
14 |
|
SLCM-M56×3 |
Φ125×82 |
14 |
|
SLCM-M64×4 |
Φ125×110 |
14 |
可以根据情况为客户定做非标产品。
