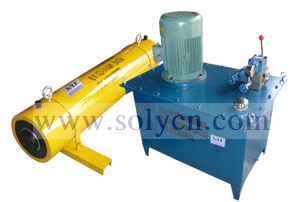

液压顶管机

产品中心

液压顶管机

液压顶管机简介

用于地下电缆、光缆、水管穿越公路的施工,以及铁路、河流或市内其他障碍物,一般不能开挖时,而采用的专业设备。我公司生产的顶管机最适合于以上场合。采用直顶法,将顶管机放在路旁工作坑内。以一定压力就可以水平方向在路基下面将所需管道直接顶到对面。管道中存土深度视不同管径为1 0来左右。可顶管径为200—800mm可顶长度为50米。有50-500吨规格可供选择．是中小型非开挖工程施工单位的必备工具。

液压顶管机详细介绍

液压顶管机特点：
承戴吨位大、体积小、重量轻、结构紧凑、操作简单、移动方便．便于维修和施工、经久耐用。
用于地下电缆、光缆、水管穿越公路的施工,以及铁路、河流或市内其他障碍物,一般不能开挖时,而采用的专业设备。我公司生产的顶管机最适合于以上场合。采用直顶法,将顶管机放在路旁工作坑内。以一定压力就可以水平方向在路基下面将所需管道直接顶到对面。管道中存土深度视不同管径为1 0来左右。可顶管径为200—800mm可顶长度为50米。有50-500吨规格可供选择．是中小型非开挖工程施工单位的必备工具。

电动液压顶管机技术参数：

项目	推力/拉力	行程	公称压力	缸径	活塞杆直径	外型尺寸（mm）			重量
型号	（t）	（mm）	（Mpa）	（mm）	（mm）	最小长度	宽度	高度	（kg）
SL-DYQ50	50/25	250	33	140	100	485	210	270	110
		500				735			160
		700				935			199
		1000				1235			257
SL-DYQ100	100/55	250	40	180	120	581	240	320	163
		500				831			255
		700				1031			274
		1000				1331			348
		1200				1531			398
		1500				1831			473
SL-DYQ200	200/110	250	45	240	160	640	310	400	306
		500				890			415
		700				1090			502
		1000				1390			630
		1200				1590			718
		1500				1890			850
		2000				2390			1056
		2500				2890			1250
SL-DYQ320	320/160	250	52	280	200	689	370	480	585
		500				939			780
		700				1139			833
		1000				1439			984
		1200				1639			1320
		1500				1939			1550
		2000				2439			1936
		2500				2939			2323
SL-DYQ400	400/210	500	50	320	220	955	420	520	780
		700				1155			1000
		1000				1455			1250
		1200				1655			1400
SL-DYQ500	500/260	250	50	360	250	715	460	560	726
		500				965			973
		700				1165			1155
		1000				1465			1430
		1200				1665			1617
		1500				1965			1888
		2000				2465			2346
		2500				2965			2803
SL-DYQ600	600/320	250	50	400	280	715	510	620	1214
		500				965			1547
		700				1165			1813
		1000				1465			2212
		1500				1965			2887
		2000				2465			3552
SL-DYQ800	800/440	500	50	450	300	965	600	710	2090
SL-DYQ800	800/440	1000	50	450	300	1465	600	710	2906

液压顶管机油泵参数表：

规格型号		BZ32-15	BZ32-37	BZ32-60	BZ32-74	BZ32-93
额定压力 MPa		32	32	32	32	32
公称流量 L/min		15	37	60	74	93
公称转速 L/min		1500	1500	1500	1500	1500
油泵型号		10SCY14-1B	25SCY14-1B	40SCY14-1B	25SCY14-1B×2	63SCY14-1B
电机型号		Y160W-4	Y180L-4	Y200L-4	Y180L-4×2	Y250L-4
电机功率（Kw）		11	22	37	22×2	55
电机转速 r/min		1460	1470	1470	1470	1480
油箱尺寸	长（mm）		1500	1700	1400	1700
	宽（mm）		650	700	800	700
	高（mm）		1200	1250	1150	1250
储油量 L			994	1264	1094	1264
外形尺寸	长（mm）		1530	1700	1400	1700
	宽（mm）		1350	1440	1330	1440
	高（mm）		1600	1750	2020	1750
重量（Kg）			758	1056	1244	1316
操纵方式手动或电动		手动	手动	手动	手动	手动
