一 、 产品简介和用途

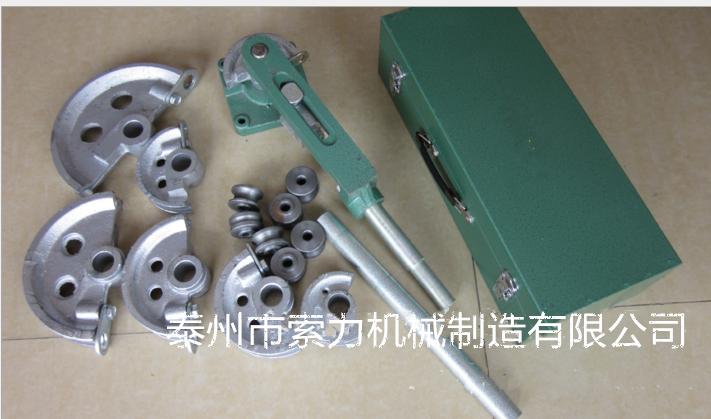

SWG-25手动弯管机是冷弯式型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便，便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装，是以上行业必备的常用工具。
二、 产品结构特点
1 、底座 2 、支架 3 、模头 4 、滚轮
5 、螺栓 6 、定位块 7 、丝杆 8 、螺母
9 、手柄 10 、套柄 11 、摇板 12 、螺栓
| 弯管外径 × 壁厚（ mm ） | 最大弯曲角度 | 弯曲半径 |
| Φ 10×2.25 | ≤ 180 ° | 4D |
| Φ 12×2.25 | ≤ 180 ° | 4D |
| Φ 14 × 2.25 | ≤ 180 ° | 4D |
| Φ 16 × 2.75 | ≤ 180 ° | 4D |
| Φ 19 × 2.75 | ≤ 180 ° | 4D |
| Φ 22 × 2.75 | ≤ 180 ° | 4D |
| Φ 25 × 2.75 | ≤ 180 ° | 4D |
本机主要有如图上所示的 12 个另件组成。可弯 Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ，共 7 种规格的管子，如用户特殊需要可与本厂联系。
三、 使用方法
a) 先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上，然后把支架 2 套入轴上，再把滚轮 4 放入定位块，用螺栓 12 套入固定。d) 把支架转到摇板 11 处，把所弯的管子插入模头和滚轮之间，调节螺母8，使模头、管子、滚轮贴合。即可转动手柄。
