液压螺母/液压锁紧螺母

液压螺母/液压锁紧螺母简介

本厂生产的液压螺母是根椐多年来的生产实际经验，参照国外产品的相关技术并结合一些使用厂家的要求开发、研制生产的成系列产品。该产品适用于需经常拆装的螺栓；超大螺栓的予紧；大型工件的锁紧等场合。并可做液压过盈连接拆装工具。此产品适合使用与纵剪机、分切机、铸轧机等设备的轴向锁紧装置。本产品采用进口密封件、密封性能优良、使用寿命长而且比使用黄油作为介质的液压螺母使用方便等特点，更能够替代进口产品，节约成本，正常使用时质保质期为2年，是您理想的选择！

液压螺母/液压锁紧螺母详细介绍

一、概述
    本厂生产的液压螺母、液压锁紧螺母是根椐多年来的生产实际经验，参照国外产品的相关技术并结合一些使用厂家的要求开发、研制生产的成系列产品。该产品适用于需经常拆装的螺栓；使用与纵剪机、分切机、铸轧机等设备的轴向锁紧装置；超大螺栓的予紧；大型工件的锁紧等场合。并可做液压过盈连接拆装工具。
    液压螺母的优点：·操作方便、省力 ·予紧力大 ·安全、可靠 ·可用于传统方法不能完成的地方。可替代进口产品！
    目前生产的液压螺母规格为：M72×2－M320×6，注油方式分为轴向注油和径向注油。压力等级为40Mpa；21Mpa。
     本厂也可根据用户要求设计、制造，以满足不同的螺纹规格及锁紧行程。

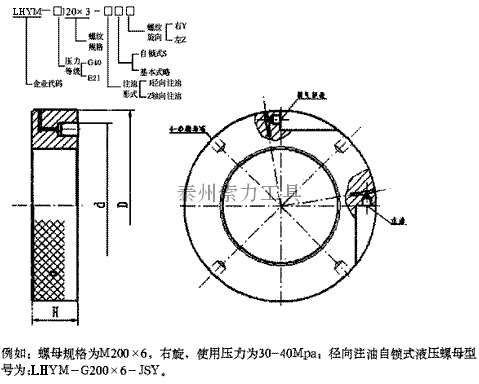

二、结构图示

三、产品技术参数

型号

D

D1

H

压环

注轴压力

压环压力

行程L

面积

毫米

平房厘米

MPa

KN

      SLYM-G100×2
      SLYM-Tr100×4
190 160 60 5      68      40    240

      SLYM-G110×2
      SLYM-Tr110×4 210 170 60    5     73      40     260

SLYM-G120×3
SLYM-Tr120×6

220

180

60

5

77

40

277

SLYM-G130×3
SLYM-Tr130×6

230

190

60

5

82

40

295

SLYM-G140×3
SLYM-Tr140×6

240

200

60

5

87

40

313

SLYM-G150×3
SLYM-Tr150×6

270

220

70

5

125

40

450

SLYM-G160×3
SLYM-Tr160×6

280

230

70

8

132

40

475

SLYM-G170×3
SLYM-Tr170×6

290

240

70

8

138

40

497

SLYM-G180×3
SLYM-Tr180×6

300

250

70

8

145

40

522

SLYM-G190×3
SLYM-Tr190×6

310

260

70

8

150

40

540

SLYM-G200×3
SLYM-Tr200×6

320

270

70

8

157

40

565

SLYM-G210×3
SLYM-Tr210×6

330

280

70

8

163

40

587

SLYM-G220×3
SLYM-Tr220×6

340

290

70

8

169

40

608

SLYM-Tr240×6

370

320

80

8

188

40

730

SLYM-Tr260×6

400

350

80

8

207

40

800

SLYM-Tr280×6

420

370

80

8

270

40

1000

SLYM-Tr300×6

450

400

90

10

294

40

1100

SLYM-Tr320×6

470

420

90

10

310

40

1200

SLYM-Tr340×6

490

440

100

12

325

40

1260

SLYM-Tr360×6

510

460

100

12

341

40

1320

SLYM-Tr380×6

530

480

100

12

357

40

1400

表中参数可能因为改良而变更，恕不另行通知。

四、使用方法与注意事项

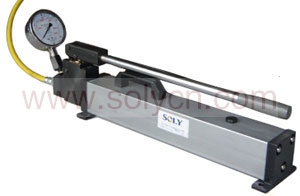

1.手动泵在使用前将液压油注满，注油口在手动泵的后端，打开螺母注油，注油后锁紧。加压时将泵上方的手柄上下压动，将泵右侧的卸荷开关手柄顺时针锁紧；卸压时将手柄逆时针旋转即可。左侧接压力表，可观察加压时的压力指示，手动泵前端接注油胶管。
2.液压螺母由螺母体、压环、注油口及放油排气接头组成，使用时将螺母外观清洗干净。螺母旋进工件并锁紧螺母，压环应在原始位置，然后将手动泵的注油胶管接口插在注油口上，锁紧手动泵右侧的卸荷开关手柄，慢慢加压，同时将放油排气接头上部的放气帽向内旋，放气，直至螺母内空气排净，流出干净的液压油后向外旋松放气帽使之单向阀关闭，继续加压注油，使压环向外压出，达到压紧目的，直到加压到你所需压紧目的即可。松开卸荷开关手柄，松开手动泵的加压胶管接头。
3.松卸螺母将放油排气接头向里旋转直至液压油流出，慢慢松开螺母即可。
4.螺母在没有旋进工件锁紧前，请不要给螺母加压，防止压环偏载脱出，在不使用时请将螺母内的油放净，压环回到原始位置，以备下次使用。在螺纹处加黄油防止生锈。

型号	D	D1	H	压环		注轴压力	压环压力
	D	D1	H	行程L	面积	注轴压力	压环压力
	毫米				平房厘米	MPa	KN
SLYM-G100×2 SLYM-Tr100×4	190	160	60	5	68	40	240
SLYM-G110×2 SLYM-Tr110×4	210	170	60	5	73	40	260
SLYM-G120×3 SLYM-Tr120×6	220	180	60	5	77	40	277
SLYM-G130×3 SLYM-Tr130×6	230	190	60	5	82	40	295
SLYM-G140×3 SLYM-Tr140×6	240	200	60	5	87	40	313
SLYM-G150×3 SLYM-Tr150×6	270	220	70	5	125	40	450
SLYM-G160×3 SLYM-Tr160×6	280	230	70	8	132	40	475
SLYM-G170×3 SLYM-Tr170×6	290	240	70	8	138	40	497
SLYM-G180×3 SLYM-Tr180×6	300	250	70	8	145	40	522
SLYM-G190×3 SLYM-Tr190×6	310	260	70	8	150	40	540
SLYM-G200×3 SLYM-Tr200×6	320	270	70	8	157	40	565
SLYM-G210×3 SLYM-Tr210×6	330	280	70	8	163	40	587
SLYM-G220×3 SLYM-Tr220×6	340	290	70	8	169	40	608
SLYM-Tr240×6	370	320	80	8	188	40	730
SLYM-Tr260×6	400	350	80	8	207	40	800
SLYM-Tr280×6	420	370	80	8	270	40	1000
SLYM-Tr300×6	450	400	90	10	294	40	1100
SLYM-Tr320×6	470	420	90	10	310	40	1200
SLYM-Tr340×6	490	440	100	12	325	40	1260
SLYM-Tr360×6	510	460	100	12	341	40	1320
SLYM-Tr380×6	530	480	100	12	357	40	1400
